Antes
Información dispersa en planos.
→
Hoy
Un modelo único, con datos.
"Ya no dibujamos planos. Construimos información."
Caso de estudio

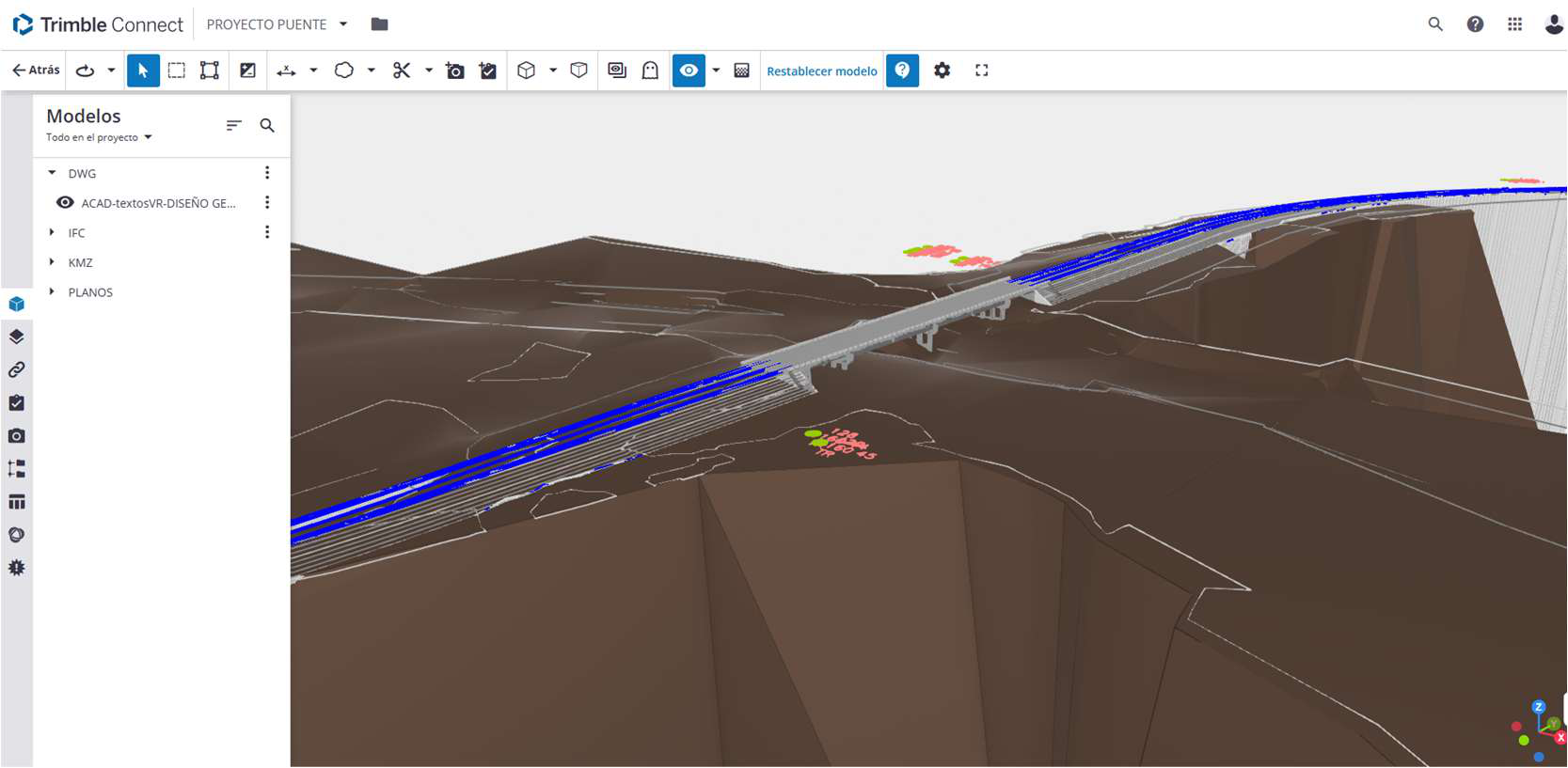

Puente Ballesteros Sud
TipoPuente vehicular de hormigón armado
ModeladoIFC + DWG + KMZ + planos 2D
DisciplinasVial · Estructural · Topografía
06 · Armaduras

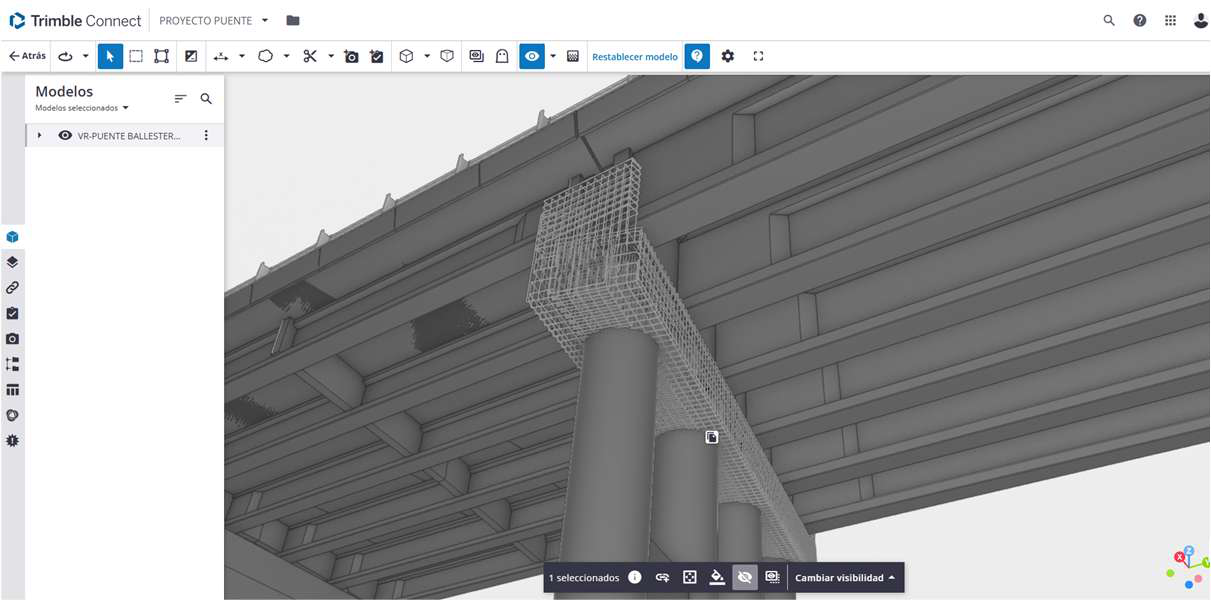

La lógica resistente, visible

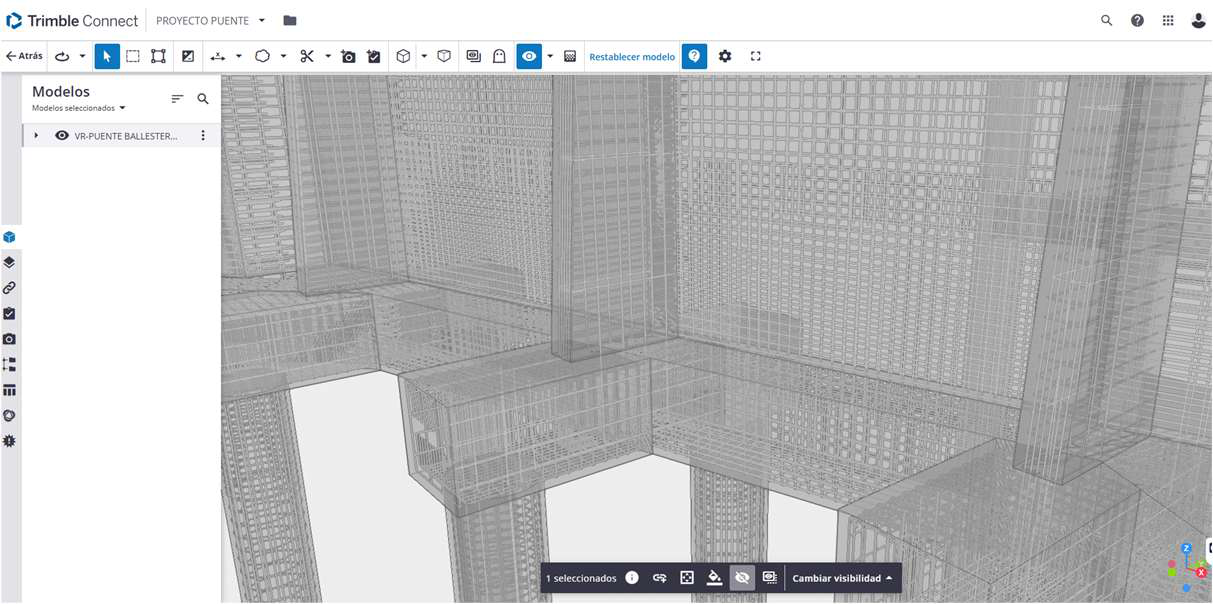

El modo wireframe muestra el alma del hormigón: la malla de armaduras que define el comportamiento estructural real.
- → Verificación de recubrimientos sin abrir un plano
- → Detección temprana de cuantías y solapes
- → Comunicación clara con obra

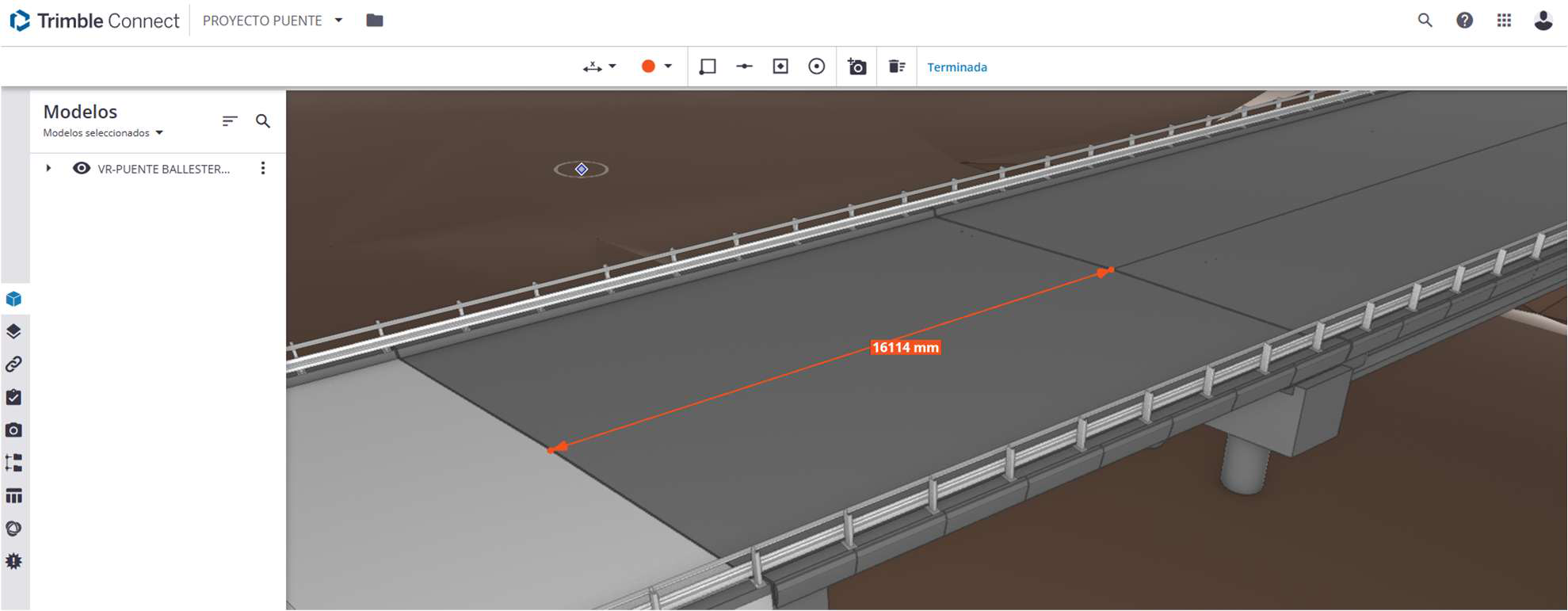

Distancias directas sobre el modelo

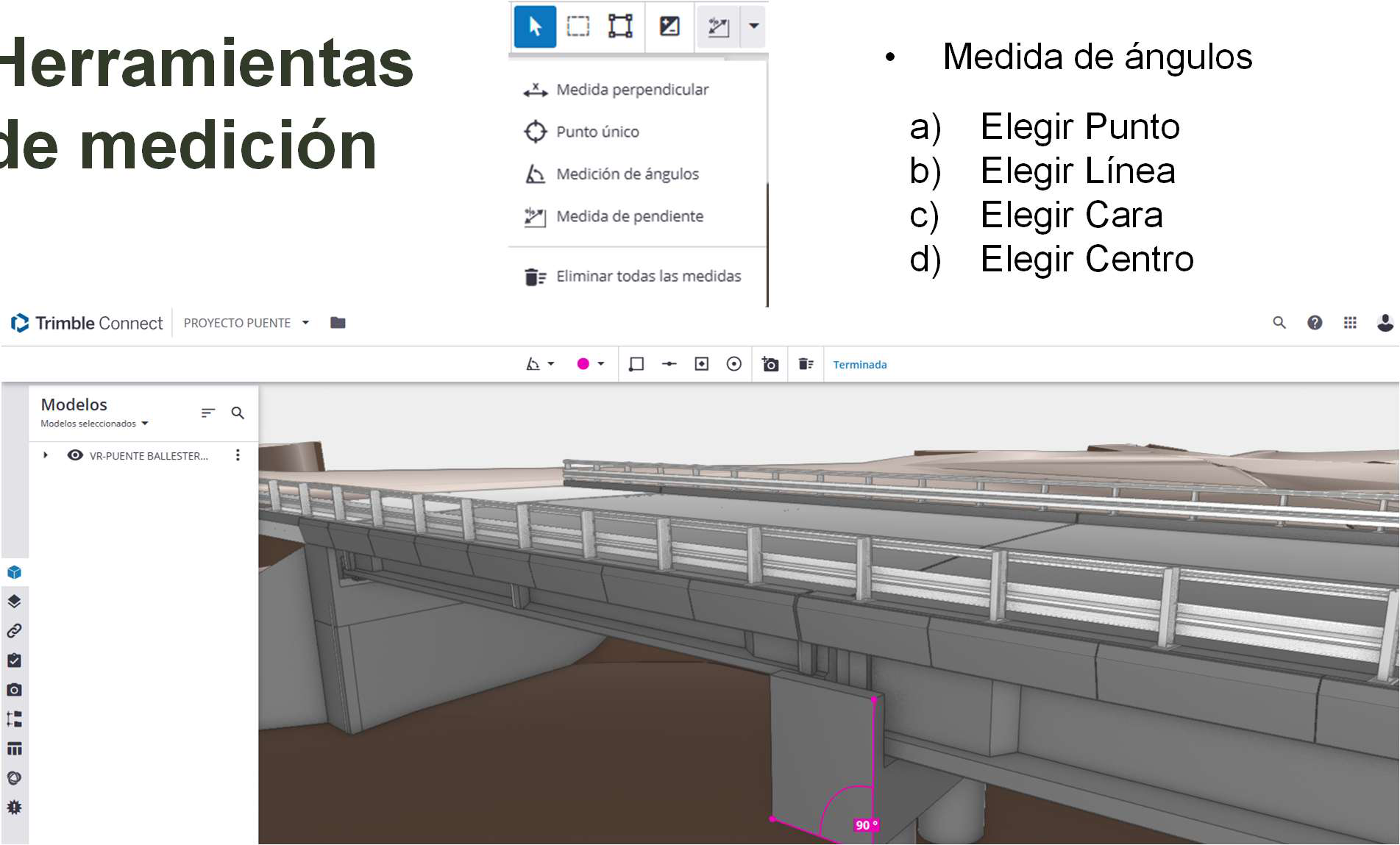

Ángulos y pendientes sin cálculos auxiliares

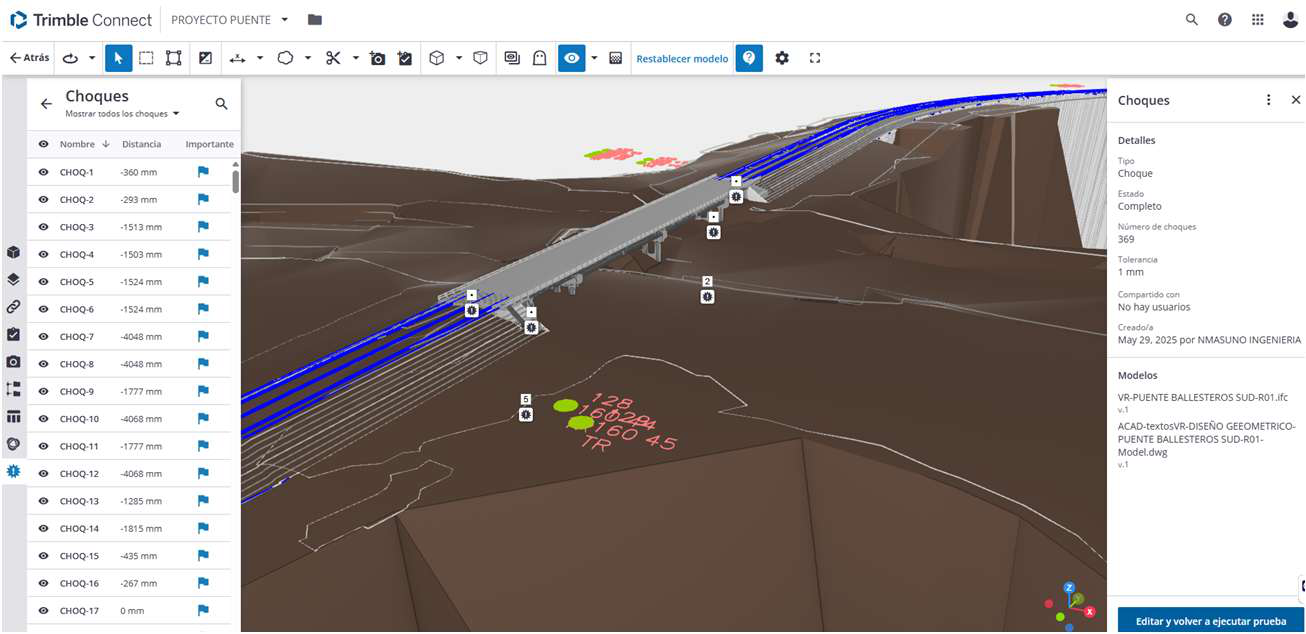

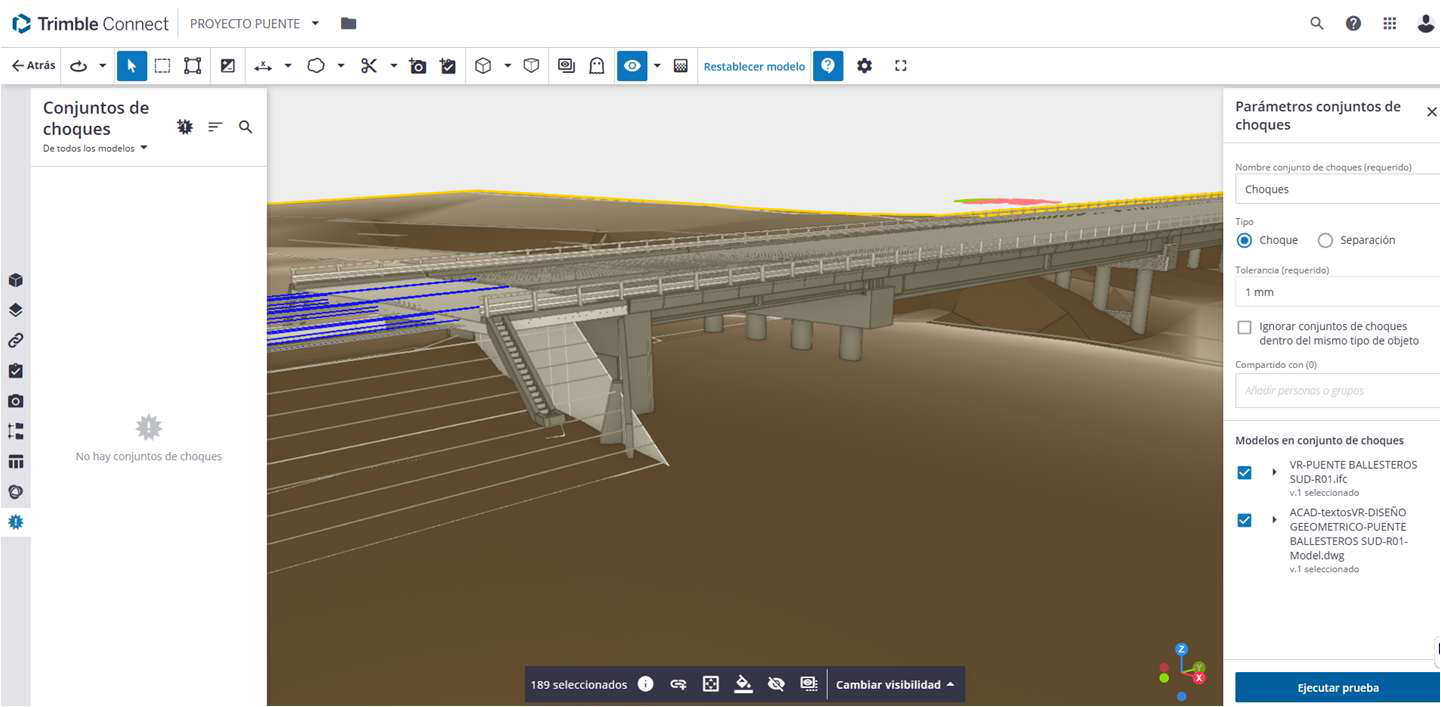

Análisis de choques entre disciplinas
Geolocalización de cada interferencia
90%
de las interferencias se detectan antes de hormigonar
12 · Trazabilidad
Cada decisión vive en el modelo
Una tarea no es un mail perdido. Es un punto en el espacio, anclado a un elemento, con responsable, fecha y estado.

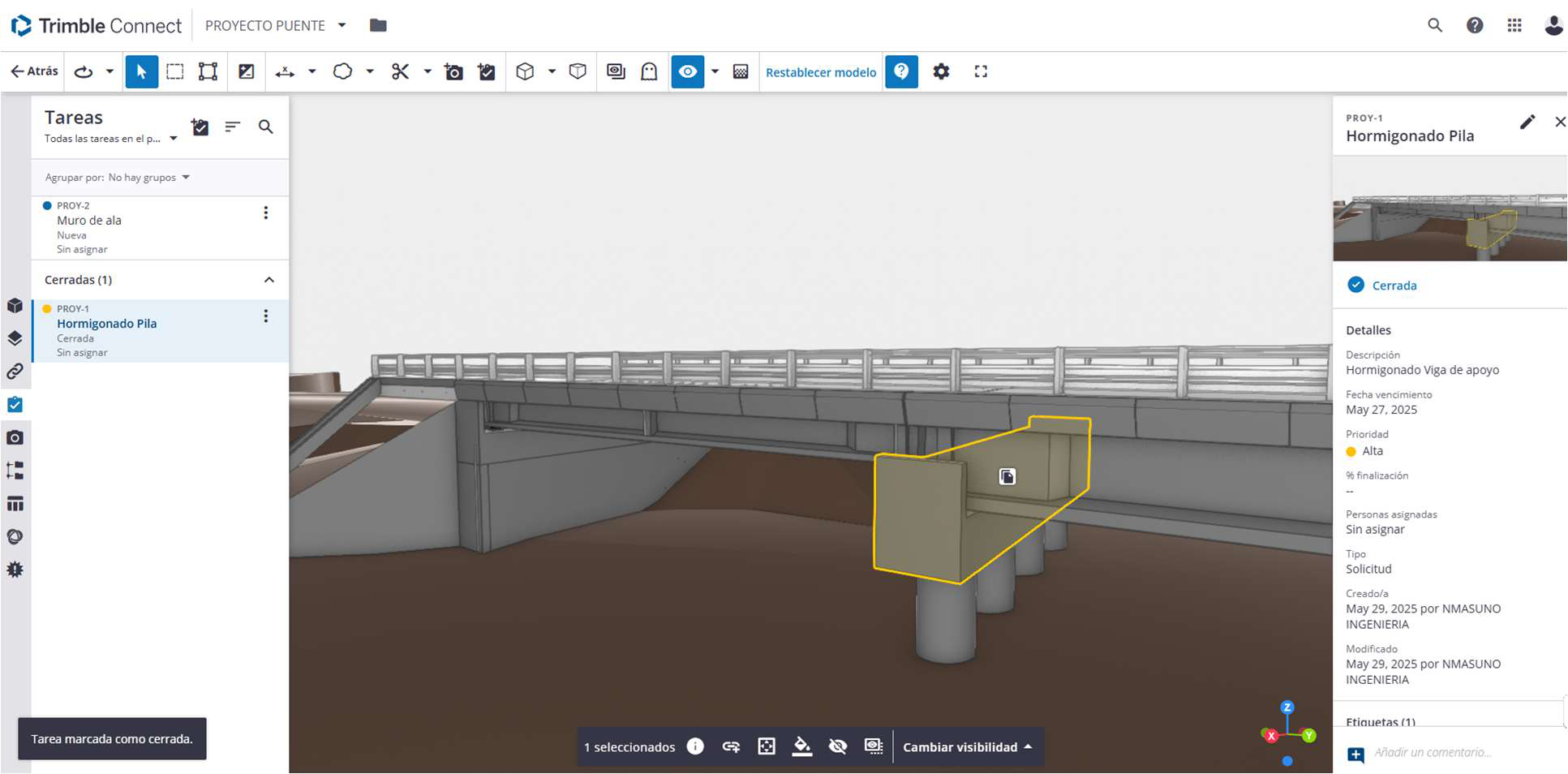

TareaHormigonado Pila 2
PrioridadALTA
EstadoCerrada
AsignadoEquipo de obra

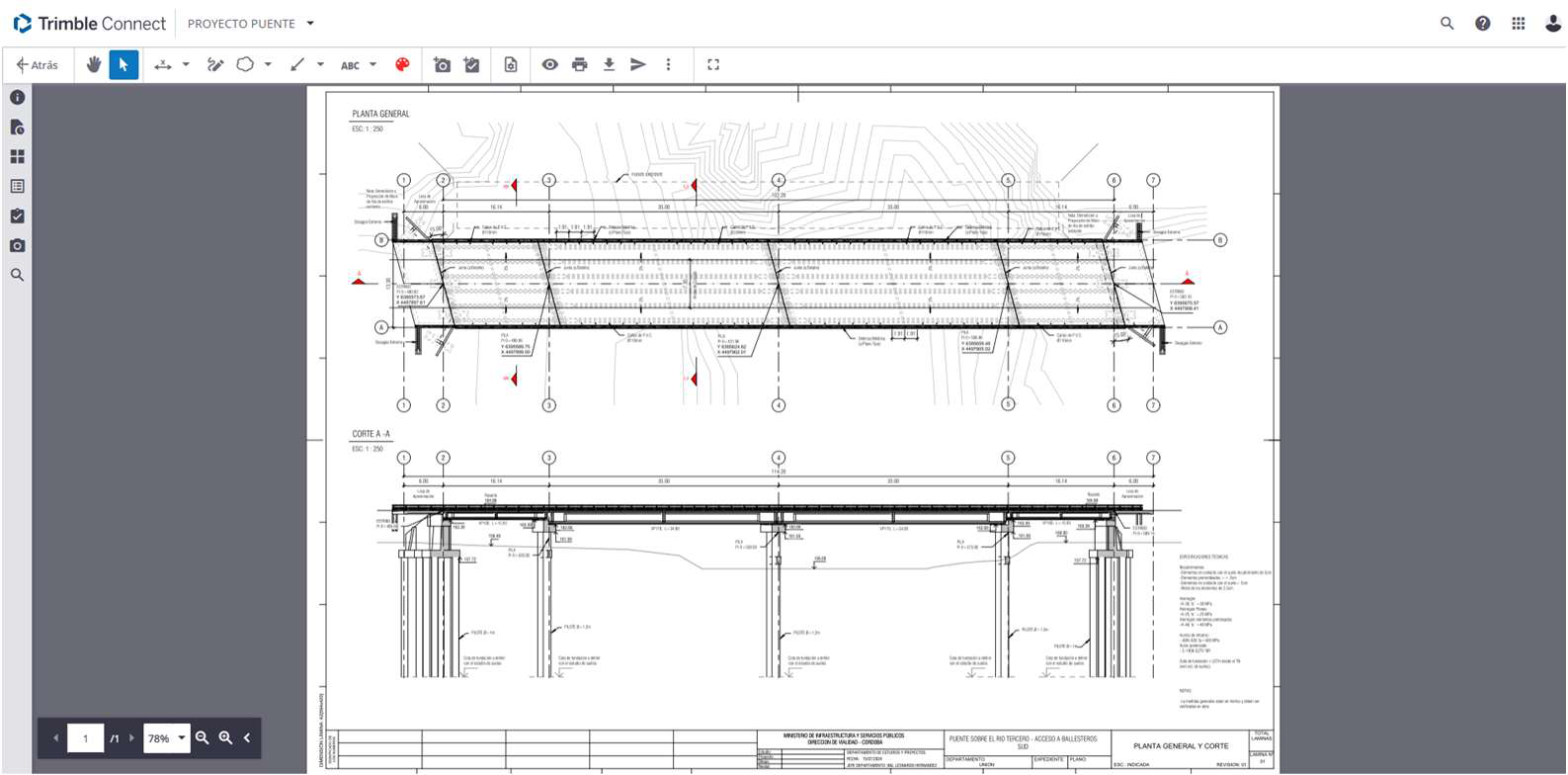

Plano 2D
Para obra y aprobaciones.

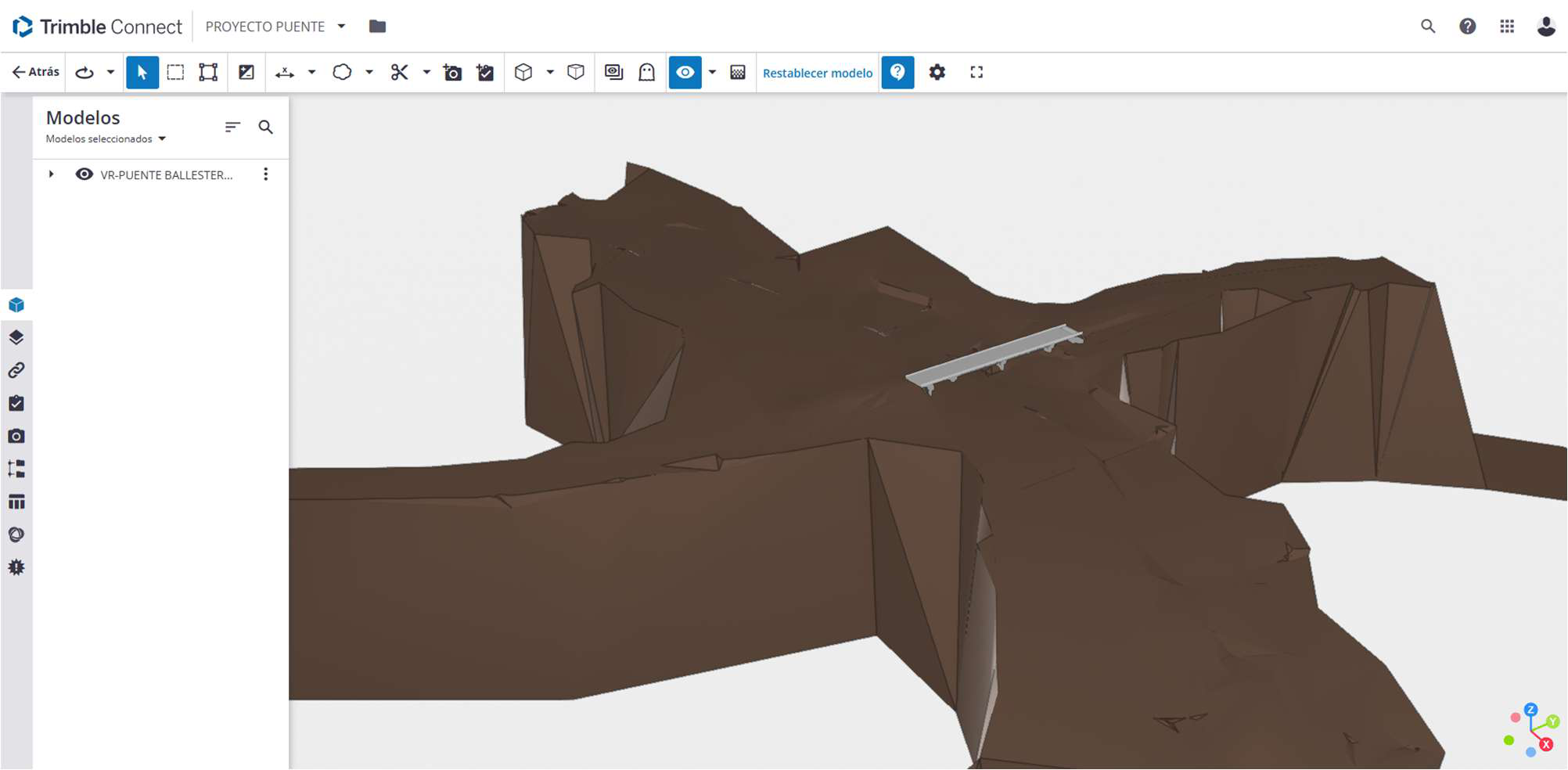

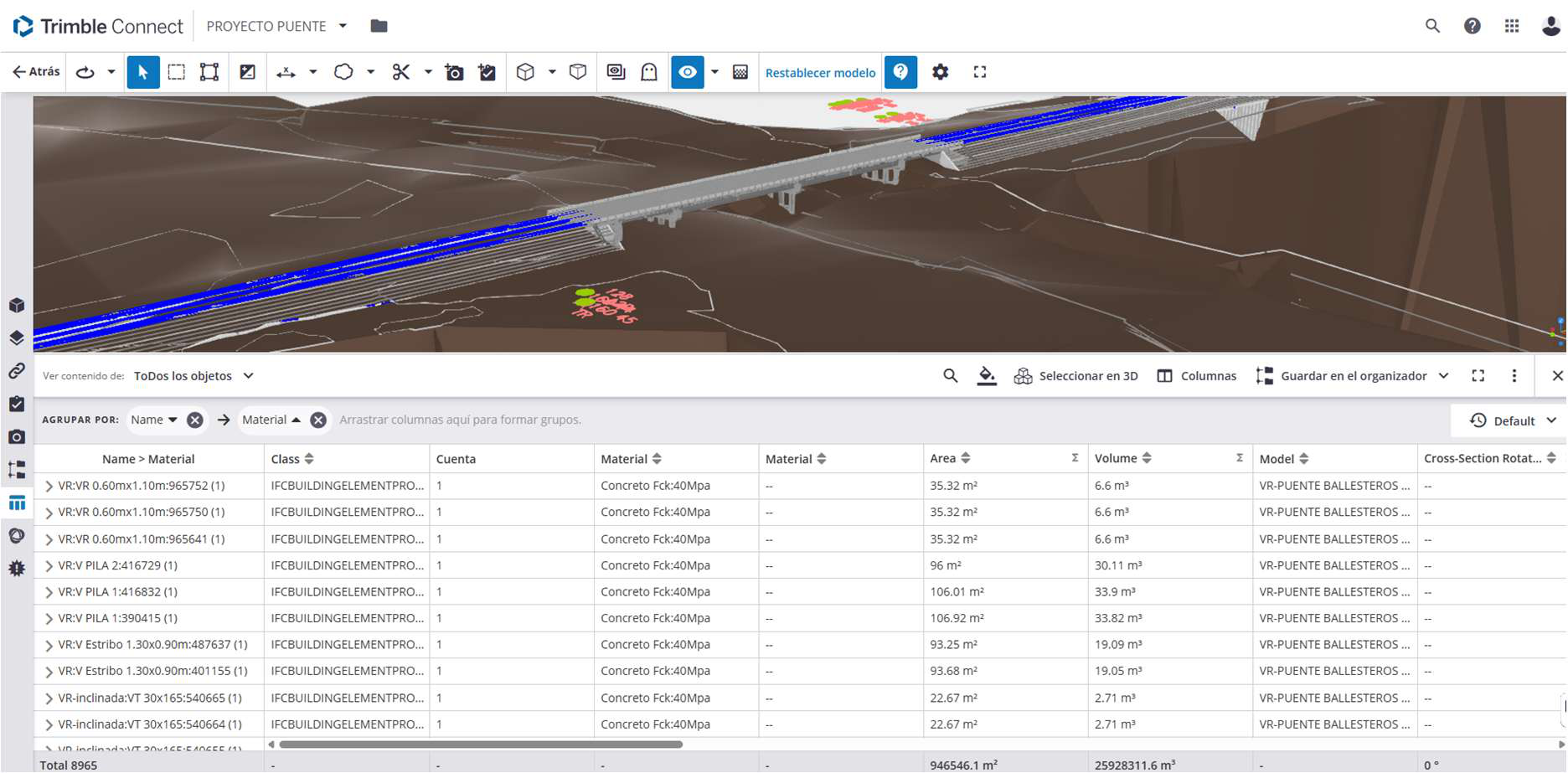

Modelo 3D
Para coordinación y cómputos.

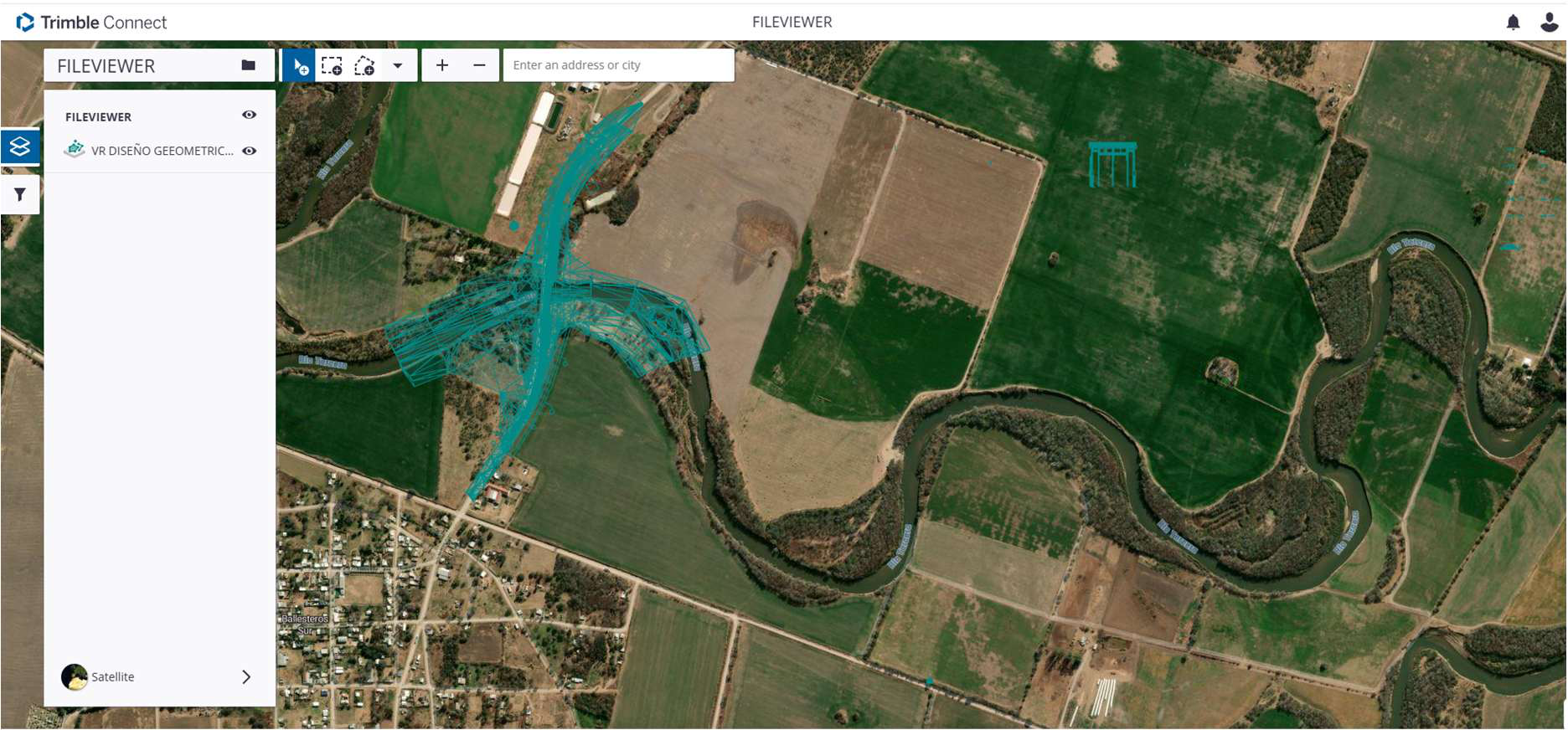

Vista GIS
Para entender el contexto.
15 · Organización
El modelo se lee como vos querés leerlo

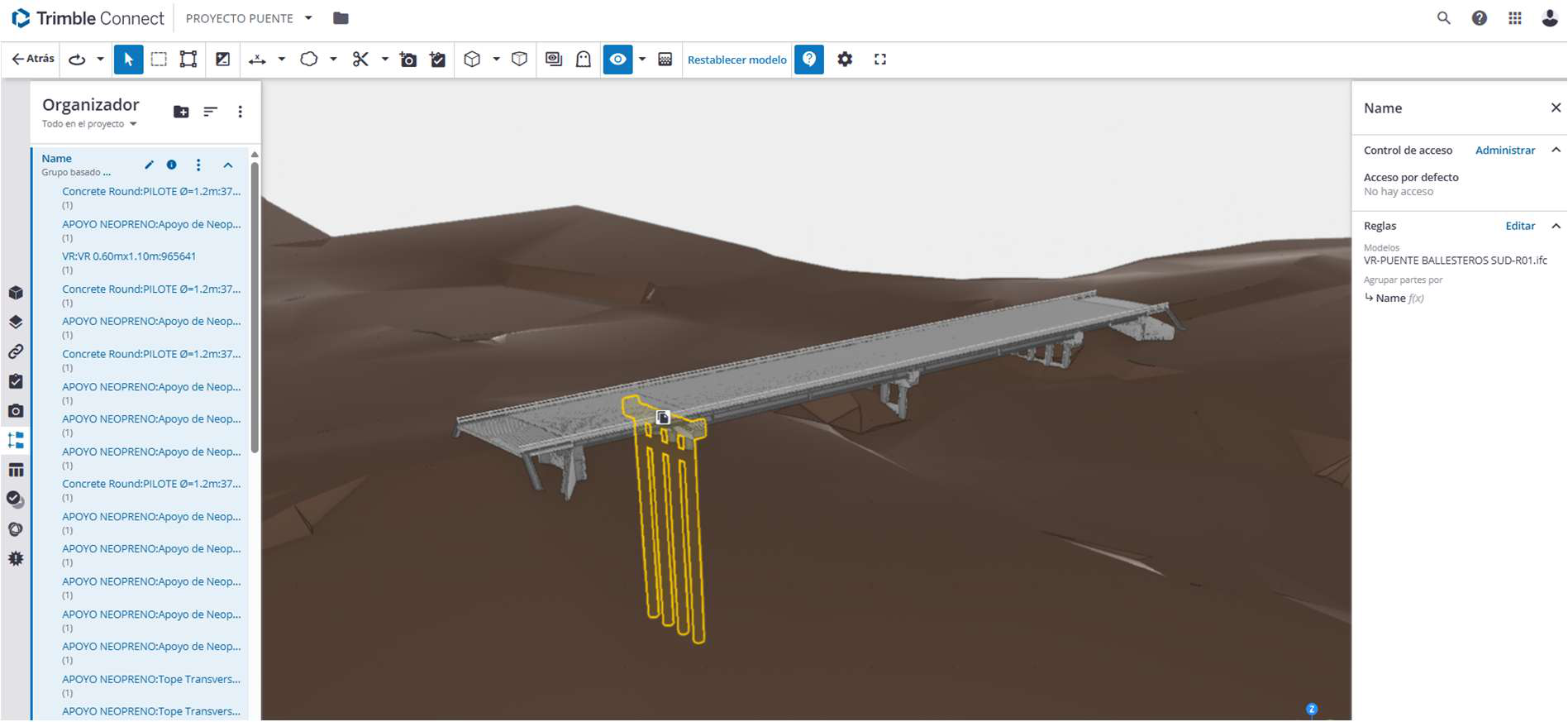

Reglas automáticas que agrupan elementos por familia, por contratista, por etapa o por cualquier propiedad.
SI Family = "Pilote"
Y Ubicación = "Estribo"
→ Grupo: Pilotes Estribo

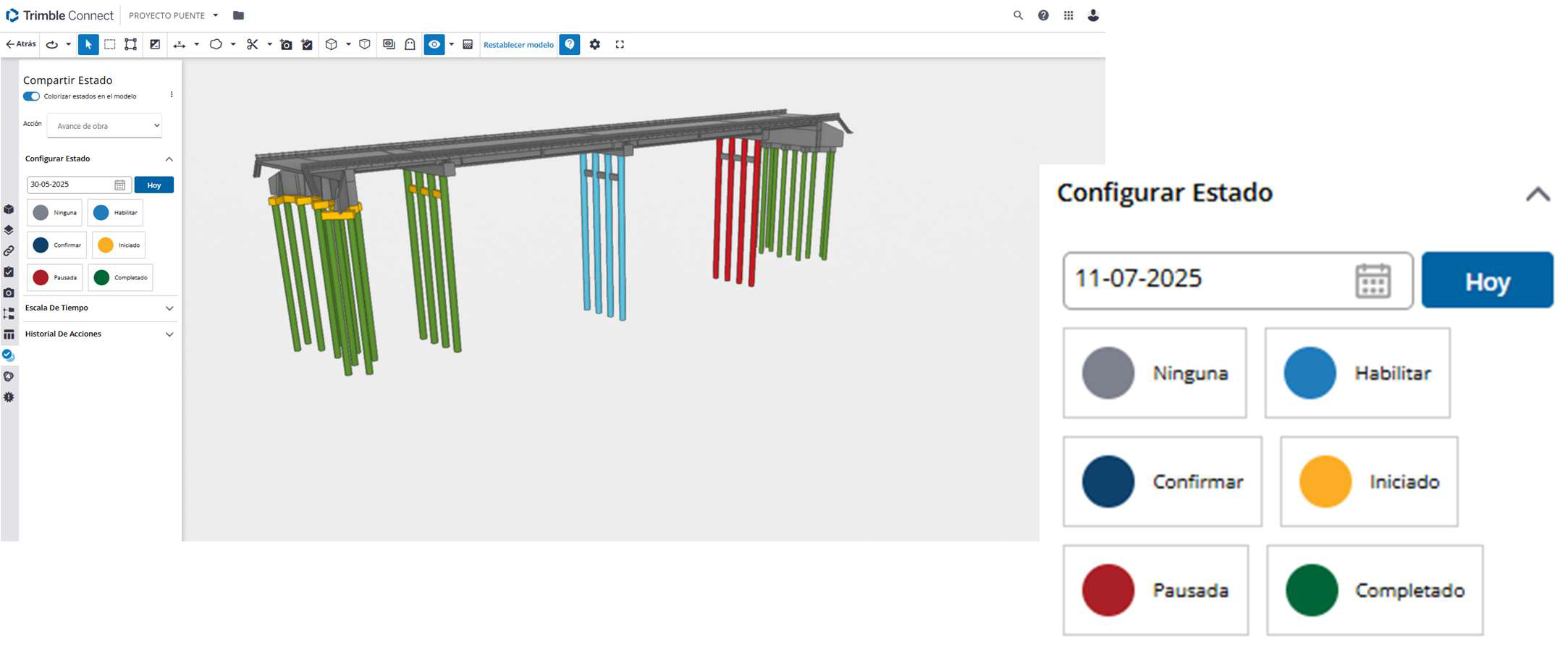

Sin iniciar
Habilitado
En ejecución
Pausado
Completado
Ballesteros Sud · proyecto base
→
Río IV · arranque acelerado
